Das Analysengerät Colormetry kann in Anhängigkeit der Freigabe durch eine übergeordnete Steuerung betrieben werden.
→ ist die Freigabe AKTIV, führt das Colormetry Analysen in den eingestellten Intervallen aus
→ ist die Freigabe INAKTIV, befindet sich das Colormetry im STAND-BY-MODUS und führt keine Analysen aus
Wenn die Intervallzeit in der Parametereinstellung des Colormetry auf NULL gesetzt ist und die Freigabe AKTIV ist, führt das Analyssengerät eine Analyse nach der anderen aus. Durch Unterbrechen der Freigabe [Freigabe INAKTIV] während einer Messung führt das Colormetry eine begonnene Analyse zu Ende aus und generiert ein neues Messergebnis. Auf diese Weise kann die SPS-Steuerung die Taktung der Analysen so steuern, wie es der Prozess erfordert. Das Colormetry wird zum Slave der SPS.
Bei Verwendung der Konverterbox (optionales Equipment), wird das Messergebnis an die Stromschnittstelle der Konvertrebox übertragen.
WICHTIG
Das Freigabesignal muss bis zum Ende der Spülphase eines Analysenintervalls aktiv bleiben, damit das Colormetry ein neues Messergebnis generiert
⇨ der zeitliche Zusammenhang ist in der folgenden Grafik dargestellt
➢ während des Spülvorganges ist der Ausgang „water passing“ an dem Klemmen 5+6 des Colormetry aktiv
|→ dies kann als Rückmeldung an die SPS genutzt werden
Zusammenhang zwischen Messergebnis-Ausgabe und Fernwirksignal
Wenn das Analysengerät Colormetry auf Anforderung eines externen Fernwirksignals eine Messung startet, der Kontakt des Fernwirksignal aber während der Spülphase eines Analysenintervalls unterbrochen bzw. zurückgenommen wird, variiert das angezeigte Messergebnis abhängig vom Messergebnis:
Beispiel ①
Beispiel ①
Wenn hartes Wasser gemessen wird
Weil das Fernwirksignal während der Spülphase unterbrochen ist und das Wasser in der internen Messtrecke des Colormetry-Gerätes abgestanden sein könnte, wird eine solche Messung als ungültig gewertet
→ Ergebnis: kein Alarm, keine Kommunikationmit der Konverterbox | Am Analysysgerät steht das letzte Ergebnis an
Beispiel ②
Beispiel ②
Wenn eine Gerätestörung während der Selbstdiagnose-Routine (self-check) auftritt (z.B. zu geringe Indikator Dosierung)
Weil das Fernwirksignal während der Spülphase unterbrochen ist und das Wasser in der internen Messtrecke des Colormetry-Gerätes abgestanden sein könnte, wird eine solche Messung als ungültig gewertet.
→ Ergebnis: kein Alarm, keine Kommunikation mit der Konverterbox | am Analysysgerät steht das letzte Ergebnis an
Beispiel ③
Beispiel ③
Wenn weiches Wasser im tolerierten Bereich analysiert wird
Selbst wenn das Fernwirksignal während der Spülphase unterbrochen ist, wenn die gemessenen Härte-Konzentration unter dem eingestellten Grenzwert liegt, wird diese Messung als gültig bewertet.
→ Ergebnis: Analysenergebnis wird abgespeichert, die Kommunikation mit der Konverterbox ist ON | der aktuelle Messwert überschreibt den letzten
COLORMETRY und KONVERTERBOX

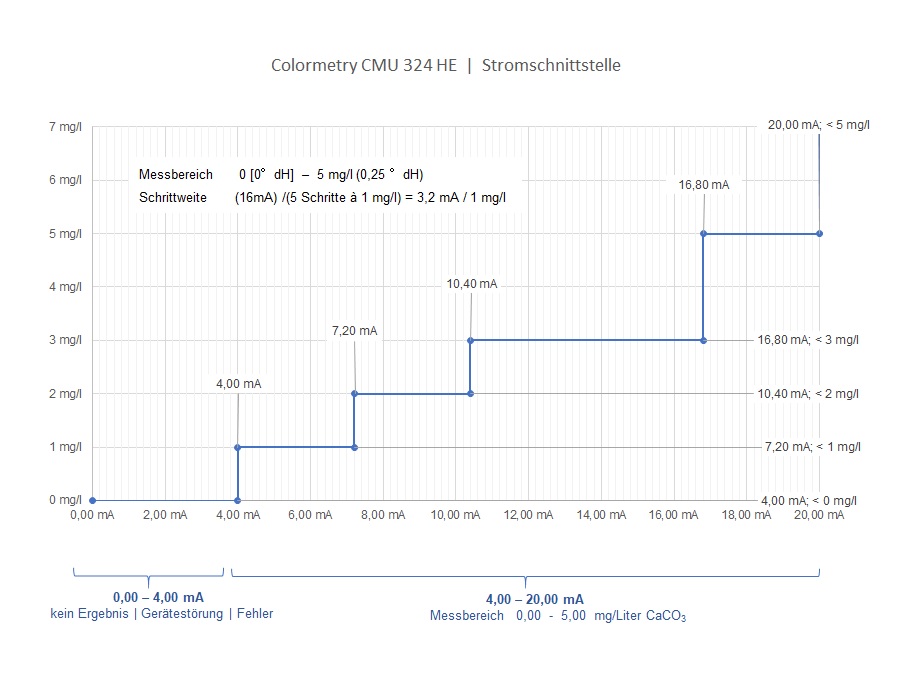

Spezifikation der 4-20mA output Stromschnittstelle
Der aktuelle Wert der Stromschnittstelle 4-20mA variiert abhängig vom Messergebnis des Colormetry Analysengerätes.
- ist der gemessene Wert 0mg / L [0 …0,05°dH] , ist der output 4mA
- ist der gemessene Wert 5mg / L [0,25°dH] und mehr , ist der output 20mA
- bei ungültigen Messungen [kein Ergebnis] oder bei Gerätestörungen ist der output 0mA
Konverterbox Einstellungen
Betriebsart: mode MIURA stand alone
Eingangsspannung: AC100V … AC240V (angeschlossen von extern)
Ausgangsspannung: DC24V (angeschlossen an Colormetry CMU)
Anschlussklemme X3: angeschlossen gemäß der Spezifikation im Handbuch der Konverterbox Abschnitt 7.5.3
→ Konverterbox | Klemmenbelegung | Farbcode Klemme X3
Digitaler Eingang X2S1-S2: schließen Sie zum Testen einen manuellen Schalter zwischen Signal DIO und GND
Test ① | Fernwirksignal NICHT UNTERBROCHEN
Test ① | Fernwirksignal NICHT UNTERBROCHEN
Self-check-Routine mit hartem Wasser, automatische Analyse
KEINE UNTERBRECHUNG des Fernwirksignals bis zum Ende der Analyse
→ Display: 5 mg / L
→ Analog current: 20 mA
Test ② | Fernwirksignal UNTERBROCHEN
Test ② | Fernwirksignal UNTERBROCHEN
Self-check-Routine mit hartem Wasser, automatische Analyse
UNTERBRECHUNG des Fernwirksignals kurz nach dem Start der Analyse *)
→ Display: vorheriges Analyse-Resultat
→ Analog current: vorheriges Ausgabesignal
*) Analyse ungültig, kein Speichern, keine Kommunikation.
