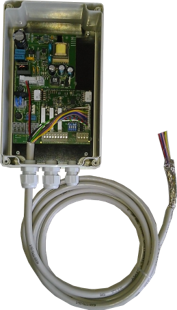

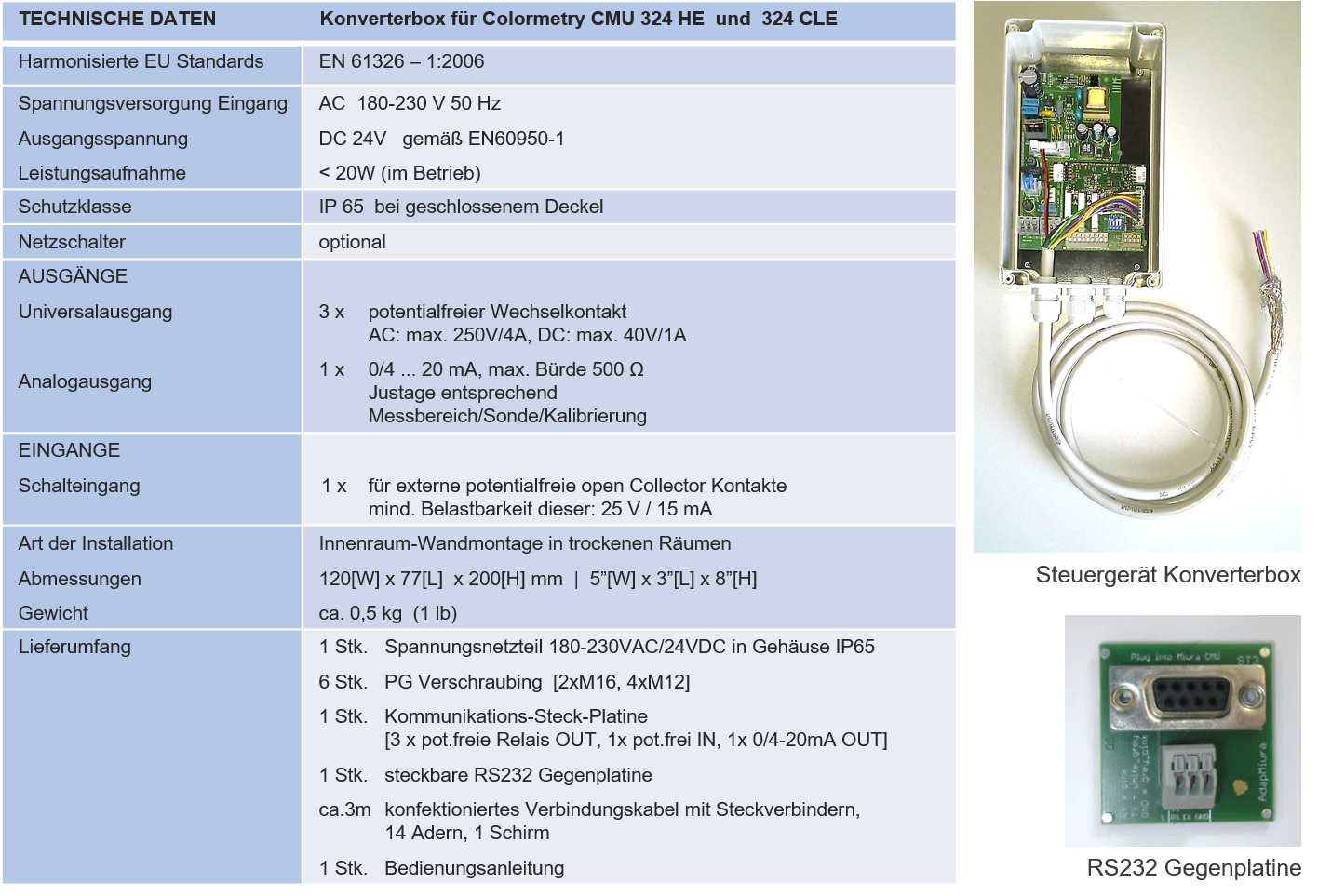

Die Konverterbox ist ein optionale Equipment. |
|

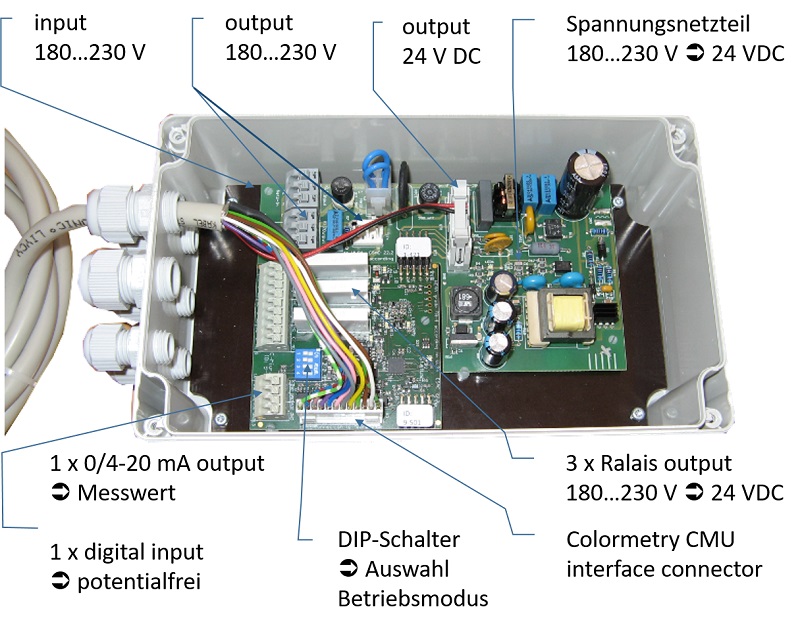

Die Konverterbox ist ein Spannungsnetzteil mit Wandlerfunktionen. |

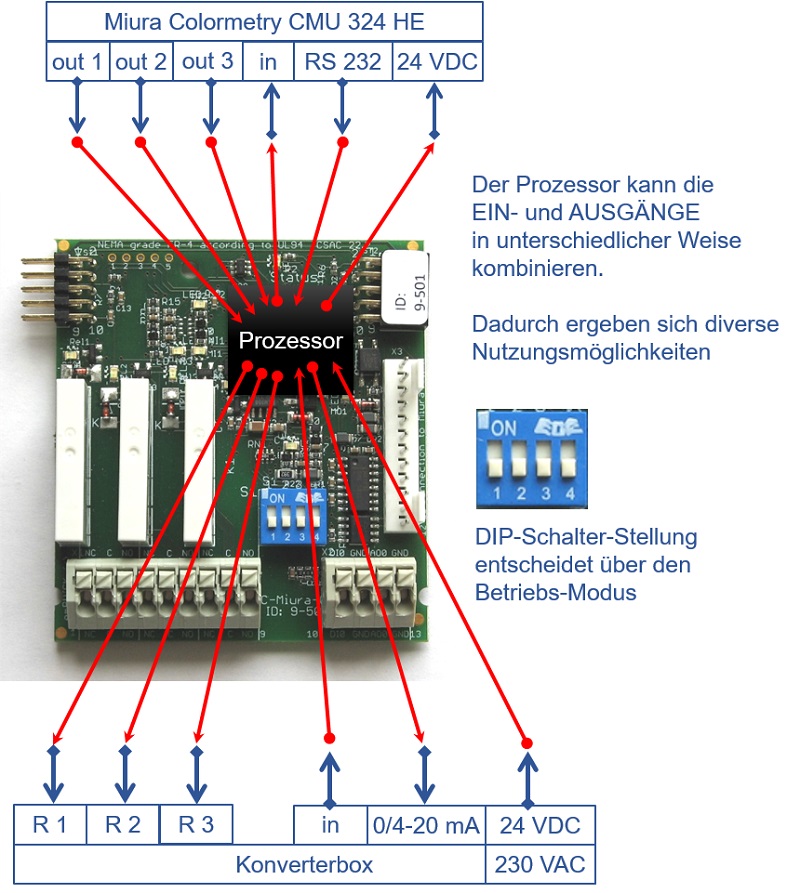

Konverterbox | Wandlerfunktion
Konverterbox | Wandlerfunktion
|
Die Konverterbox ist ein Spannungsnetzteil mit Wandlerfunktionen |
 |
|
Die Konverterbox wandelt eine |
|
|

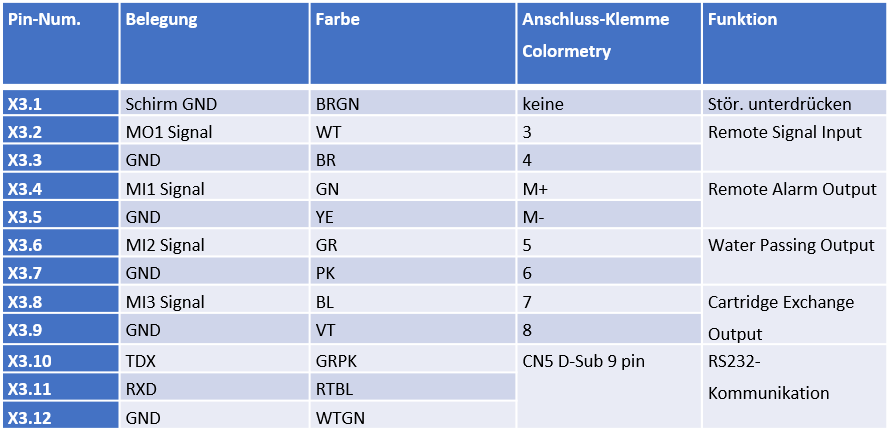

Die drei offenen Kollektorausgänge vom |
|
| Eine nicht konfigurierbare Gerätesoftware wandelt das serielle Ausgangssignal in ein analoges Stromsignal 0/4-20 mA um. |
|
| Die Signalbreite 0-4 mA wird für die Übertragung von Störmeldungen genutzt. |
|
| Die Messwertinformation wird auf die Signalbreite 4-20 mA umgesetzt. Dabei wird der interne Gerätespeicher getaktet ausgelesen und der jeweils jüngste Wert über die Stromschnittstelle ausgegeben. |
.png)

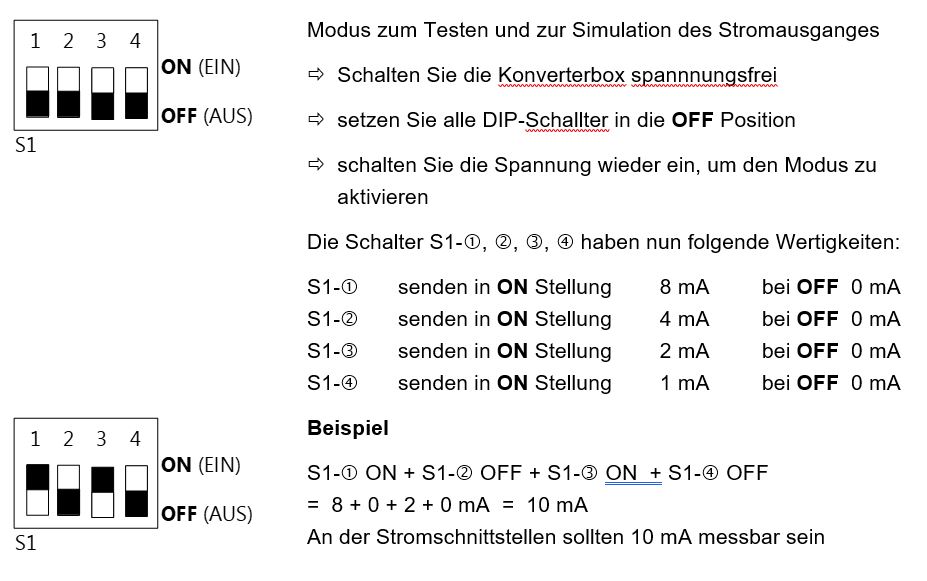

► Vor dem Einschalten wählen Sie einen Modus aus, in dem Sie die Konverterbox betreiben möchten
► Die Modus-Auswahl erfolgt über den DIP-Schalter auf der Platine (Details siehe Handbuch Konverterbox)

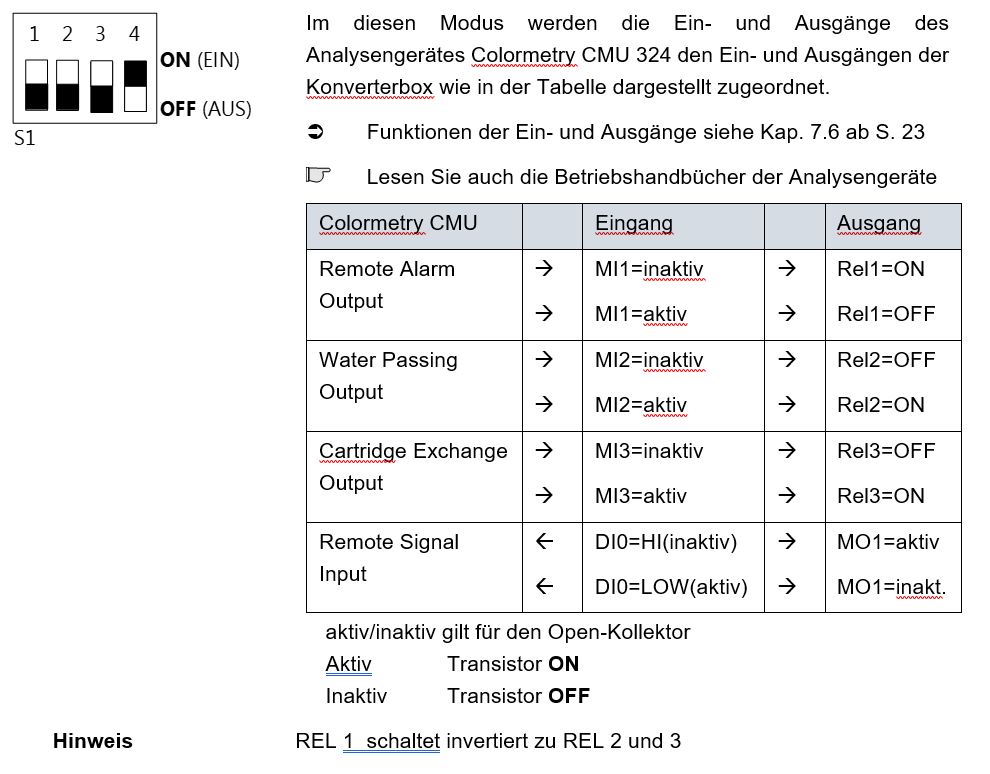

► Für den Betrieb der Konverterbox mit dem Colormetry ist der MODUS_1 als Standardmodus gesetzt
|
Nach dem Einschalten kann der Modus nicht verändert werden.Möchten Sie den Modus ändern, schalten Sie das Gerät spannungsfrei. Dann ändern Sie die DIP-Schalterstellungen und schalten Sie das Gerät wieder ein. Das Gerät wird dann neu initialisiert und der geänderte Modus wird übernommen. |
Konverterbox | Colormetry CMU 324 | Stand-By-Funktion
Konverterbox |Colormetry CMU 324 | Stand-By-Funktion
An der Stelle „remote signal input“ muss man aus Sicht der übergeordneten Schaltwarte nachdenken, wie die Verdrahtung und die Parametereinstellung logisch richtig zueinander passen.
Bei Verwendung der Konverterbox und kompletter Verdrahtung sollte man den Parameter „remote signal input“ im Colormetry auf ON setzten und – wenn kein Schalter von außen betätigt wird – die Kontakte 3 und 4 am Colormetry brücken. Ansonsten steht das Gerät in Stand-By und führt keine Analysen aus.
Zum Test Analysenintervall im Menü auf NULL setzten, dann führt das Gerät eine Analyse nach der anderen aus, ohne einen Messwert auszugeben.
→ Über die Kabel-Brücke kann man den Schalter simulieren und das Gerät in STAND-BY setzen. Dann wird die angefangene Analyse noch zu Ende geführt und auch der Messwert ausgegeben.
→ Diese Funktionalität kann man auch nutzen, um über eine externe Master-Steuerung gezielt eine Analyse auszulösen und eine Messergebnis abzufragen.
Konverterbox | Stromschnittstelle
Konverterbox | Stromschnittstelle
| Das serielle Ausgangssignal des Colormetry wird in der Konverterbox in ein analoges Stromsignal 0/4-20 mA gewandelt. | .png) |
|

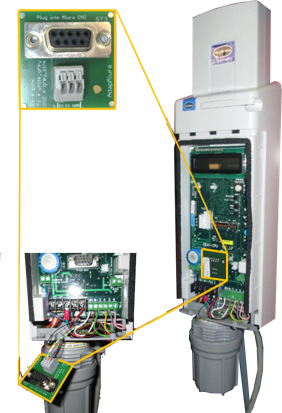

Die Signalbreite 0-4 mA wird für die Übertragung von Störmeldungen genutzt. Die Messwertinformation wird auf die Signalbreite 4-20 mA umgesetzt. Dabei wird der interne Gerätespeicher über die serielle Schnittstelle RS232 getaktet ausgelesen und der jeweils jüngste Wert über die Stromschnittstelle ausgegeben. Die Signalübertragung erfolgt über die mitgelieferte RS232-Gegenplatine. |
|

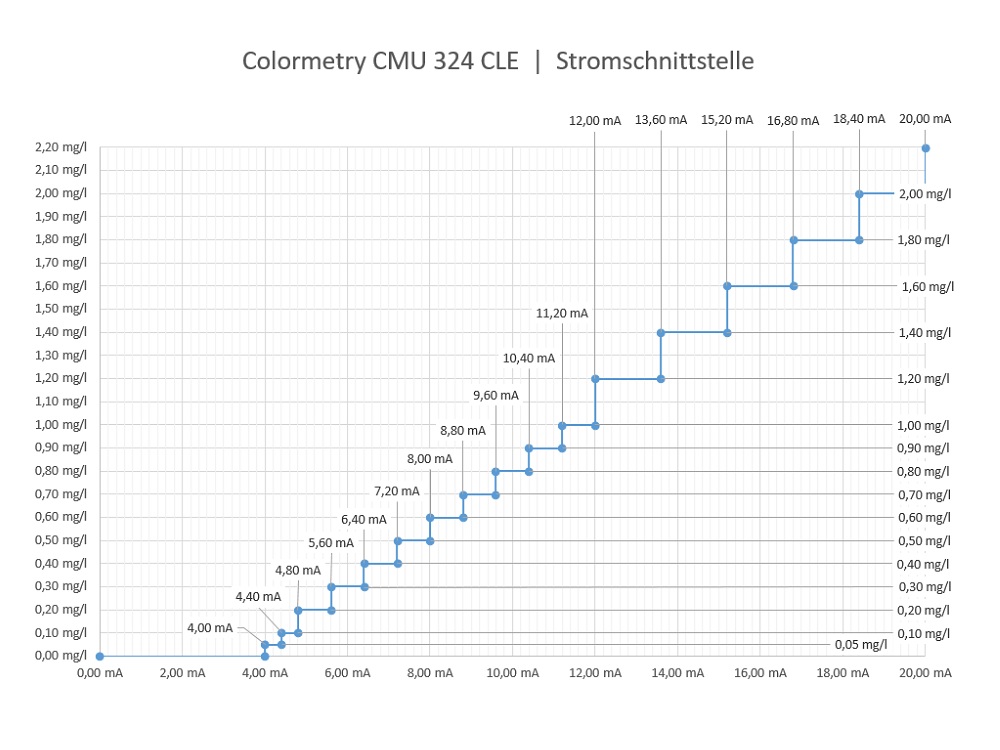

Konverterbox | 0/4-20 mA-Wertetabelle Freies Chlor
Konverterbox | 0/4-20 mA-Wertetabelle Freies Chlor
.jpg)
